Автомат для сварки под слоем флюса АДФС-3001.03
Автомат для сварки под слоем флюса АДФС-3001.03 со сварочным выпрямителем ВДУ-2001
- Технические характеристики
- Описание
Параметры | Значения |
Напряжение питающей сети, В | 3х380 |
Частота питающей сети, Гц | 50 |
Диапазон регулирования сварочного тока: минимальный, не более, А максимальный, не менее, А | 300 2000 |
Род сварочного тока | постоянный |
Полярность сварочного тока (плюс на стержне) | обратная |
Диаметр привариваемого стержня: минимальный, мм максимальный, мм | 10 40 |
Длина стержней, не менее, мм | 150 |
Минимальное расстояние между стержнями не более, мм | 50 |
Рабочее давление воздуха в сети, не менее, МПа | 0,5 |
Расход воды, куб. м/ч | 0,25 |
Габаритные размеры АДФС-3001.03, мм длина ширина высота | 900 1600 1650 |
Масса автомата АДФС-3001.03, кг | 350 |
Горизонтальное перемещение механизма зажатия стержня по оси Х, не менее, мм по оси Y, не менее, мм | 400 400 |
Марка применяемого флюса | АН-348А |
Источник сварочного тока | ВДУ-2001 |
Габаритные размеры ВДУ-2001, мм длина ширина высота | 1160 810 1025 |
Масса ВДУ-2001, кг | 780 |

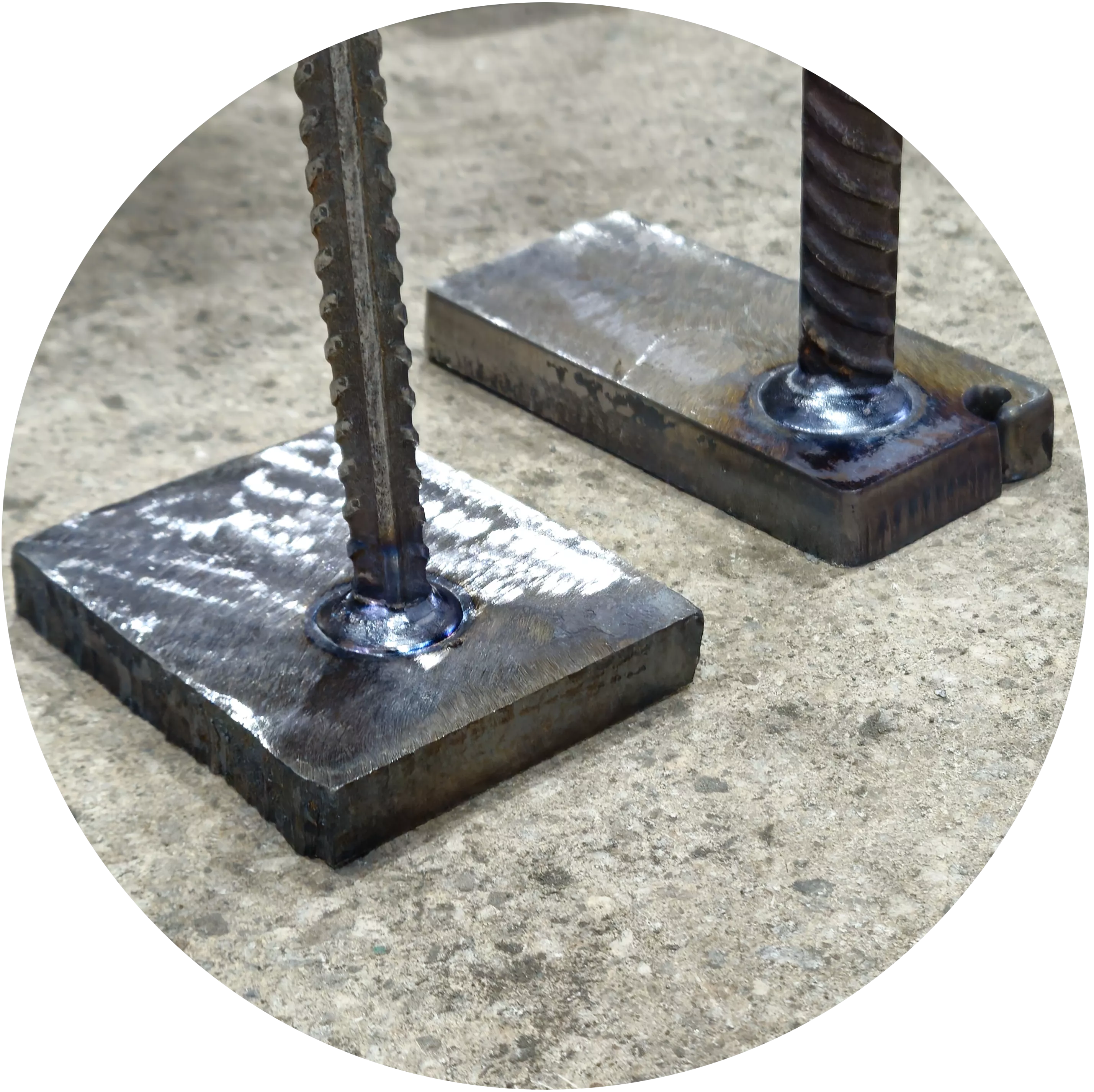

Автомат для сварки под слоем флюса АДФС-3001.03 со сварочным выпрямителем ВДУ-2001, предназначен для автоматической сварки под слоем флюса тавровых соединений стержневой арматурной стали гладкого и периодического профилей с плоскими элементами сортового проката применительно к элементам закладных деталей сборных железобетонных конструкций.
Детали, предназначенные для сварки, не должны иметь окисных пленок и загрязнений, препятствующих сварке.
Автомат изготовлен в климатическом исполнении УХЛ-4.
Он должен эксплуатироваться на высоте не более 1000м над уровнем моря под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, и имеется сравнительно свободный доступ наружного воздуха, при отсутствии прямого воздействия солнечного излучения и атмосферных осадков, при температуре окружающего воздуха от +5 С до +35 С с относительной влажностью до 80% при температуре +25 С.
Окружающий воздух не должен содержать вредных газов разрушающих металлы, лакокрасочные покрытия и изоляцию.
