Автомат для сварки под слоем флюса АДФ-2001.03

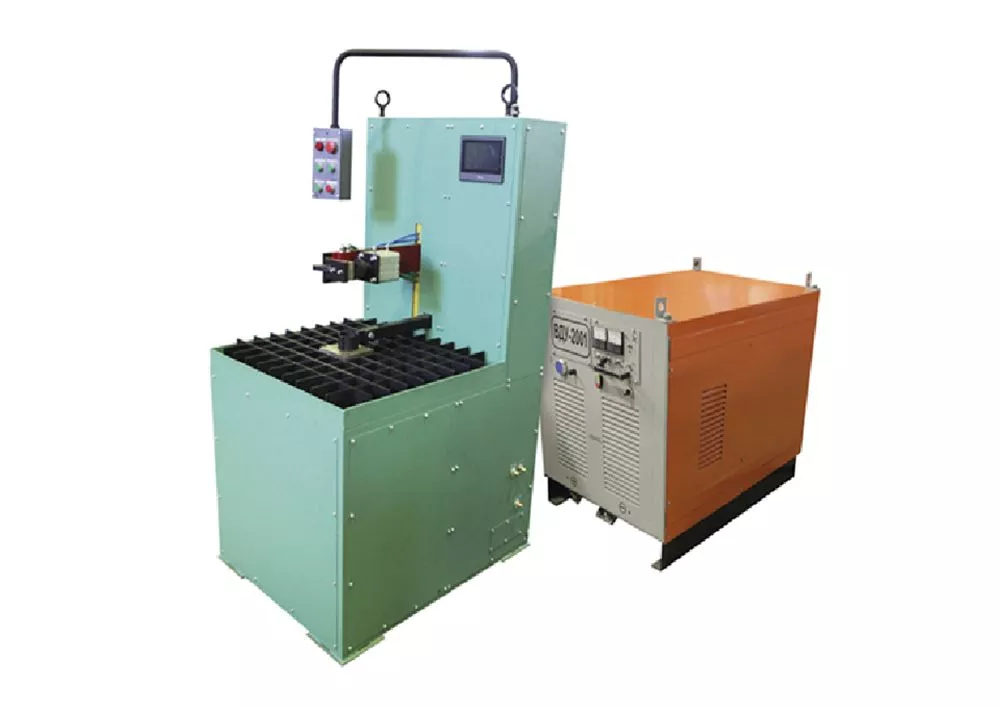

Автомат для сварки под слоем флюса АДФ-2001.03 с выпрямителем сварочным ВДУ-1202 У3
- Технические характеристики
- Описание
Параметры | Значения |
Напряжение питающей сети, В | 380 |
Частота питающей сети, Гц | 50 |
Диапазон регулирования сварочного тока: минимальный, не более, А максимальный, не менее, А | 200 1250 |
Род сварочного тока | постоянный |
Полярность сварочного тока (плюс на стержне) | обратная |
Толщина плоского элемента, мм | 8 - 30 |
Диаметр привариваемого стержня: минимальный, не более, мм максимальный, не менее, мм | 8 30 |
Длина стержней, не менее, мм | 140 |
Рабочее давление воздуха в сети, не менее, МПа | 0,5 |
Расход воды, куб. м/ч | 0,25 |
Габаритные размеры АДФ-2001.03, мм длина ширина высота | 1150 890 1790 |
Масса автомата АДФ-2001.03, кг | 385 |
Марка применяемого флюса | АН-348А |
Источник сварочного тока | ВДУ-1202 |
Габаритные размеры ВДУ-1202, мм длина ширина высота | 1160 690 1025 |
Масса ВДУ-1202, кг | 580 |
Качество сжатого воздуха по стандарту ISO 8573-1:2010 | [ 7 : 4 : 4 ] |
Автомат для сварки под слоем флюса АДФ-2001.03 с выпрямителем сварочным ВДУ-1202 У3, предназначен для автоматической сварки под слоем флюса тавровых соединений стержневой арматурной стали гладкого и периодического профилей с плоскими элементами сортового проката применительно к элементам закладных деталей сборных железобетонных конструкций.
Детали, предназначенные для сварки, не должны иметь окисных пленок и загрязнений, препятствующих сварке.
Автомат изготовлен в климатическом исполнении УХЛ-4.
Он должен эксплуатироваться на высоте не более 1000м над уровнем моря под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, и имеется сравнительно свободный доступ наружного воздуха, при отсутствии прямого воздействия солнечного излучения и атмосферных осадков, при температуре окружающего воздуха от +5 С до +35 С с относительной влажностью до 80% при температуре +25 С.
Окружающий воздух не должен содержать вредных газов разрушающих металлы, лакокрасочные покрытия и изоляцию.
Рекомендуемая марка применяемого сварочного флюса - АН-348А.

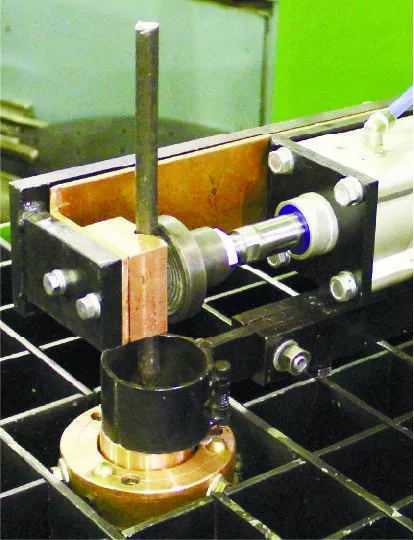

При сварке расстояние от оси арматурного стержня до края плоского элемента должно быть не менее 1,5d + 10мм, расстояние между стержнями не менее: при d ≤ 22 ÷ 25 мм и при d > 25 мм - d. В месте контакта пластины и стержня торец стержня должен иметь небольшой скос для стабильного образования дуги.
