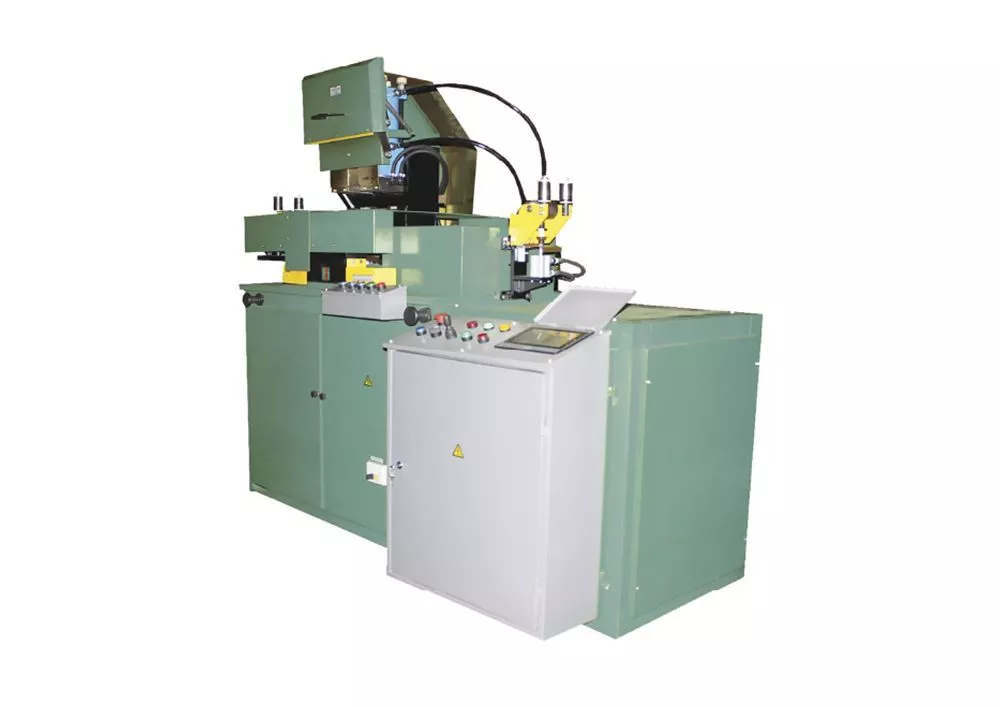

Машина контактной стыковой сварки МС-2008Г.03
Машина МС-2008Г.03 предназначена для контактной стыковой сварки изделий из низкоуглеродистых и низколегированных сталей
- Технические характеристики
- Описание
Параметры | Норма |
Номинальное напряжение, В | 380 |
Частота питающей сети, Гц | 50 |
Мощность при ПВ=50%, кВА | 125 |
Номинальный длительный вторичный ток, кА | 9±30% |
Наибольший вторичный ток, кА | 52±10% |
Номинальный первичный ток, А | 395 |
Наибольшая потребляемая мощность при коротком замыкании, кВА | 455,0 |
Коэффициент мощности короткого замыкания на номинальной ступени при расстоянии между зажимами: | |
наибольшем, не более | 0,42 |
наименьшем, не более | 0,45 |
Число ступеней регулирования вторичного напряжения | 16 |
Номинальная ступень регулирования | 15 |
Пределы изменения коэффициента трансформации | 94-47 |
Сопротивление вторичного контура машины постоянному току, Ом | 35×10-6 |
Свариваемое сечение, мм2; | |
из низкоуглеродистой стали | 100-2000 |
из низколегированной стали | 100-1250 |
арматурной стали IV,V классов | 100-500 |
Диапазон свариваемых диаметров, мм | |
из низкоуглеродистой стали | 12-50 |
из низколегированной стали | 12-40 |
арматурной стали IV,V классов | 12-25 |
Наибольшее свариваемое сечение при автоматической сварке с предварительным подогревом концов свариваемых изделий, мм2 | 2000 |
Наибольшее свариваемое сечение при автоматической сварке методом непрерывного оплавления, мм2 | 1000 |
Наибольшая кратковременная производительность при сварке прутков диаметром 20 мм, сварок/ч | 80 |
Номинальное усилие зажатия свариваемых деталей при давлении масла 127 бар, кН (кгс) | 98(10000) ±8% |
Номинальное усилие осадки, кН (кгс) | 61,71 (6300) +50%/-8% |
Расстояние между зажимами, мм | 16…116 |
Регулировка контактных губок по высоте, мм | 20±2,0 |
Расход охлаждающей воды при давлении 0,15 МПа, л/мин, не менее | 10 |
Привод сжатия деталей и механизма оплавления и осадки | гидравлический |
Мощность электропривода гидростанции, кВт | 2,2 |
Максимальное давление масла в гидросистеме, бар | 130 |
Габариты | Значение |
Длина, мм | 1900 |
Ширина, мм | 900 |
Высота, мм | 1950 |
Масса машины, кг, не более | 1600 |
Машина контактной стыковой сварки МС-2008Г.03 предназначена для контактной стыковой сварки изделий компактного сечения из низкоуглеродистых и низколегированных сталей, а также арматуры железобетона IV,V классов.
Машина обеспечивает два вида сварки:
автоматическую сварку методом непрерывного оплавления изделий сечением от 100 до 1000 мм2;
автоматическую сварку с предварительным подогревом концов свариваемых изделий сечением до 2000 мм2.
Условия эксплуатации машины в исполнении УХЛ4 по ГОСТ 15150-69:
высота над уровнем моря до 1000 м;
температура окружающего воздуха в рабочем помещении от +1 °С до +35 °С;
среднемесячное значение относительной влажности окружающего воздуха при температуре +20 °С не более 60 %, верхнее значение относительной влажности 80 % при +25 °С и при более низких температурах без конденсации влаги;
окружающая среда не взрывоопасна, не насыщена токопроводящей пылью, содержание в атмосфере сернистого газа не более 110 мг/м2 в сутки, хлоридов – менее 0,3 мг/м2;
- допускаются ударные сотрясения и вибрации, которые могут возникнуть в стационарных условиях.
