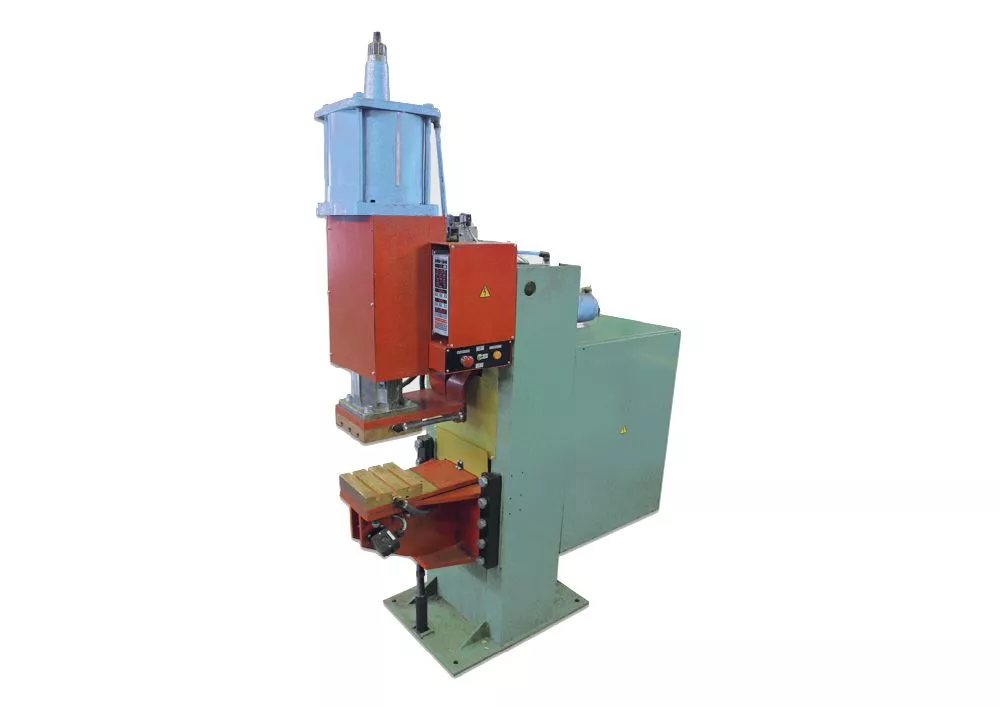

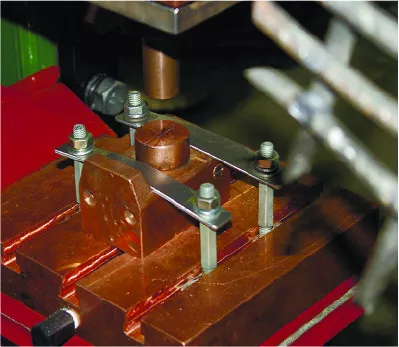

Машина рельефной сварки МР-6924.03
Машина МР-6924.03 предназначена для электрической контактной рельефной сварки низкоуглеродистых сталей
- Технические характеристики
- Описание
Наименование параметра | Норма |
Наибольший вторичный ток, кА: | |
при стабилизации напряжения питающей сети | 69±6,9 |
при набольшем значении напряжения питающей сети без стабилизации | 75,9 |
Номинальный длительный вторичный ток, кА, не менее | 18,0 |
1, 2)Наибольшая мощность при коротком замыкании, кВА | 680±68 |
1, 2)Мощность при ПВ=50%, кВА | 300 |
Номинальное усилие сжатия, даН | 2500 |
Наибольшее усилие сжатия (наибольшее ковочное усилие) при давлении сжатого воздуха 0,5МПа, даН, не менее | 3028 |
Наименьшее усилие сжатия, даН, не более | 200 |
Номинальный вылет до центра контактных плит, мм | 300 +30/-15 |
Раствор, мм: | |
номинальный | 300 +30/-15 |
наибольший, не менее | 330 |
наименьший, не более | 115 |
Регулирование сварочного тока | фазовое и ступенчатое |
Наибольшая длительность прохождения одного импульса сварочного тока, с | 9,99 |
Количество регулируемых выдержек сварочного цикла | 15 |
Пределы регулирования выдержек времени сварочного цикла, полупериодов | 0…999 |
Изменение значения сварочного тока при колебаниях напряжения питающей сети ±10%, не более | ±3 |
Суммарное количество импульсов сварочного тока | 1…2997 |
3) Пределы фазового регулирования тока, %, не менее | 100…30 |
| Ход верхней контактной плиты, мм: | |
наибольший полный | 120 |
наибольший рабочий, не менее | 30 |
Наименьший рабочий, не более | 5 |
1)Расчётный расход свободного воздуха при номинальном усилии сжатия и рабочем ходе 20мм, м3/100ходов | 3,5 |
2)Расчётный расход охлаждающей воды, л/час, не более | 1200 |
Допуск параллельности контактных поверхностей плит при номинальном усилии сжатия при безударной нагрузке на 100мм радиуса окружности с центром, расположенном на оси приложенного усилия, мм, не более | 0,4 |
Сопротивление вторичного контура машины постоянному току, миОм | 16 |
Коэффициент мощности при коротком замыкании при номинальном растворе | 0,26 |
Наибольшее количество одновременно свариваемых рельефов деталей из низкоуглеродистой стали при толщине, мм: | |
0,5+0,5 | 10 |
1,0+1,0 | 6 |
2,0+2,0 | 4 |
4,0+4,0 | 2 |
Наибольшая производительность при сварке деталей толщиной 0,5+0,5мм с учётом наибольшего количества одновременно свариваемых рельефов, не менее: |
|
кратковременная, сварок/мин | 10х30 |
длительная, сварок/час | 3468 |
Размеры, мм длина х ширина х высота: | 1660х560х2490 |
Масса, кг | 1300 |
Машина МР-6924.03 предназначена для электрической контактной рельефной сварки низкоуглеродистых сталей.
Детали, предназначенные для сварки, не должны иметь окисных плёнок и загрязнений, препятствующих сварке.
Машина должна эксплуатироваться в закрытых помещениях на высоте не более 1000м над уровнем моря при температуре охлаждающей воды от плюс 5 С до плюс 25 С.
Машина изготовляется в исполнениях:
УХЛ4 для работы в районах умеренного климата при температуре окружающего воздуха от плюс 1 С до плюс 35 С с относительной влажностью не более 80% при температуре плюс 25 С;
04 для работы в районах тропического климата при температуре окружающего воздуха от 1 С до плюс 45 С с относительной влажностью не более 98% при температуре плюс 35 С.
Окружающий воздух не должен содержать вредные газы, разрушающие металлы, лакокрасочное покрытие и изоляцию.
Машина изготавливается на питание от двух фаз трехфазной питающей сети с изолированной нейтралью одного из напряжений:
380 В при частоте 50 Гц;
380 В при частоте 60 Гц.
