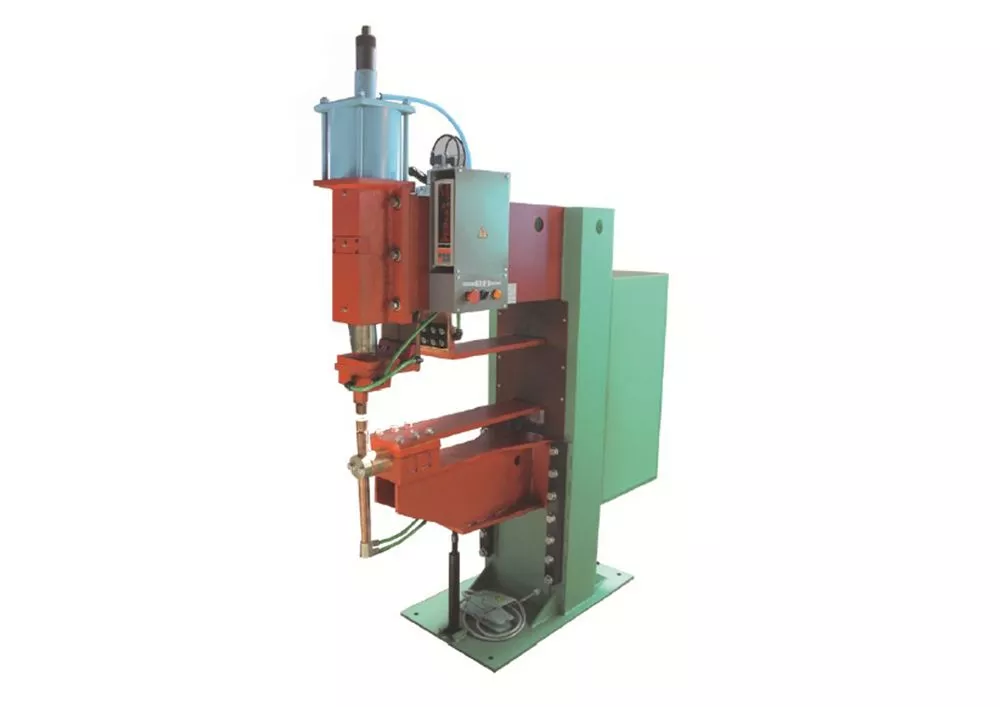

Машина контактной сварки МТ-4224.03

Наименование параметра

Норма

Наибольший вторичный ток, кА

42±4,2

Номинальный длительный вторичный ток, кА, не менее

18

¹⁾  Наибольшая мощность при коротком, замыкании, кВА

409±40,9

²⁾ Мощность при ПВ=50%, кВА не менее

255

Номинальное усилие сжатия, даН

2500

Наибольшее усилие сжатия (наибольшее ковочное усилие) при давлении сжатого воздуха 0,5МПа, даН, не менее

3028_-100

Наименьшее усилие сжатия, даН, не более

200

Номинальный вылет, мм

500±10

Раствор, мм номинальный

180⁺¹⁸_-9

       наибольший, не менее

280

       наименьший, не более

180

Регулирование сварочного тока

ступенчатое и фазовое

Число ступеней регулирования, не менее

8

Номинальная ступень

8

Пределы фазового регулирования тока, %, не менее

100…30

Ход верхнего электрода, мм

          наибольший полный

120-4

          наибольший рабочий, не менее

30

          наименьший рабочий, не более

5

Расчетный расход охлаждающей воды, л/час, не более

1100

Расчетный расход свободного воздуха при номинальном усилии сжатия и рабочем ходе 20мм, м³/100 ходов

3,5

Рабочее давление сжатого воздуха, бар

5,0

Рекомендуемый диапазон свариваемых толщин, мм:

          алюминиевые сплавы

1,0+1,0...2,0+2,0

          титан, нержавеющие стали

2,0+2,0...4,0+4,0

          низкоуглеродистые стали

1,0+1,0...8,0+8,0

Сочетание наибольших диаметров свариваемой арматуры, мм

          сталь класса А-I на жестком режиме

                                     на мягком режиме

от 8+8 до 32+32

от 8+8 до 40+40

          сталь класса А-III на жестком режиме

                                       на мягком режиме

от 8+8 до 32+32

от 8+8 до 36+36

Габаритные размеры, мм

              Длина

1720

             Ширина

620

             Высота

2580

Масса машины, кг, не более

1300

Чистота рабочего воздуха по стандарту ISO 8573-1:2010.

[ 7 : 4 : 4 ]
