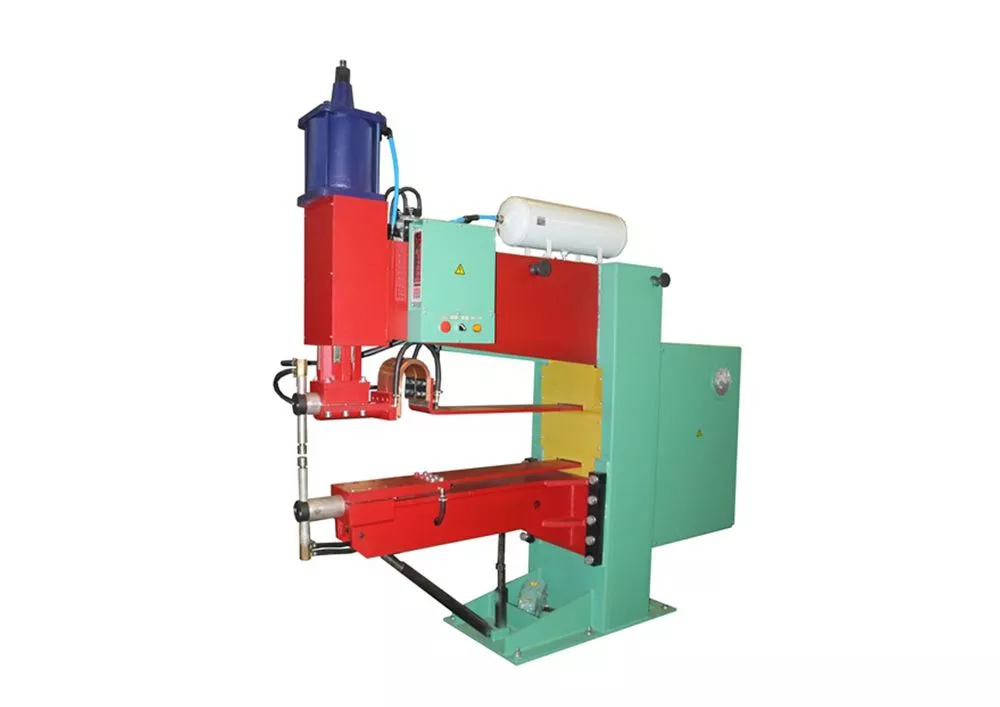

Машина контактной сварки МТ-2103.03
Машина МТ-2103.03 предназначена для сварки деталей из легированных и нержавеющих сталей, алюминия и титана
- Технические характеристики
- Описание
Параметры | Норма |
Наибольший вторичный ток, кА | 21 |
Номинальный длительный вторичный ток, не менее, кА | 9 |
(1,2) Наибольшая мощность при коротком замыкании, кВА | 200±20 |
(1,2) Мощность при ПВ=50%, кВА | 122 |
Номинальное усилие сжатия, даН | 2000 |
Наибольшее усилие сжатия (наибольшее ковочное усилие) при давлении сжатого воздуха 0,63МПа, не менее, даН | 2350-50 |
Наименьшее усилие сжатия, не более, даН | 130 |
Номинальный вылет, мм | 1200±25 |
Раствор, мм: | |
номинальный | 200 |
наибольший, не менее | 300 |
наименьший, не более | 200 |
Ход верхнего электрода, мм: | |
наибольший полный | 100-4 |
наибольший рабочий, не менее | 30 |
наименьший рабочий, не более | 5 |
Регулирование сварочного тока | ступенчатое и фазовое |
Число ступеней регулирование | 8 |
Номинальная ступень | 7 |
Сопротивление вторичного контура машины постоянному току, мкОм | 52 |
Коэффициент мощности при коротком замыкании, при номинальном растворе | 0,23 |
Пределы фазового регулирования тока, не менее, % | 100...30 |
Изменения значения сварочного тока при колебаниях напряжения питающей сети | ±3 |
Наибольшая длительность прохождения одного импульса сварочного тока, с | 3,96 |
Наибольшее вертикальное смещение электродов при номинальном усилии сжатия, не более, мм | 2,3 |
Наибольшее взаимное смещение электродов при номинальном усилии сжатия, мм, не более | 1,118 |
(1) Расчётный расход свободного воздуха при номинальном усилии сжатия и рабочем ходе 10мм, м3/100 ходов* | 1,3 |
Расчётный расход охлаждающей жидкости, л/час, не более | 800 |
| Рекомендуемый диапазон свариваемых толщин, мм: | |
(3) легированные и нержавеющие стали | от 0,8+0,8 до 4,0+4,0 |
(3) титановые сплавы ОТ4 | от 1,0+1,0 до 4,0+4,0 |
(3) алюминиевые сплавы типа Д16Т | от 0,5+0,5 до 0,8+0,8 |
(3) низкоуглеродистая сталь на жестком режиме | от 0,8+0,8 до 2,5+2,5 |
(3) низкоуглеродистая сталь на мягком режиме | от 0,8+0,8 до 6,0+6,0 |
Диапазон диаметров крестообразных соединений стержней арматуры, мм: | |
(4) класс АI, BI на жестком режиме | от 4,0+4,0 до 16,0+16,0 |
(4) класс АI, BI на мягком режиме | от 4,0+4,0 до 22,0+22,0 |
(4) класс AII, AIII на жестком режиме | от 6,0+6,0 до 12,0+12,0 |
(4) класс AII, AIII на мягком режиме | от 6,0+6,0 до 16,0+16,0 |
Наибольшая производительность при сварке деталей из нержавеющих сталей, не менее, толщиной 0,8+0,8мм | |
кратковременная, сварок/мин | 167 |
длительная, сварок/час толщиной 1,0+1,0мм | 1626 |
Масса машины, кг, не более | 1520 |
Чистота рабочего воздуха по стандарту ISO 8573-1:2010. | [ 7 : 4 : 4 ] |
%, не болееМашина МТ-2103.03 предназначена для сварки деталей из легированных (типа 30ХГСА) и нержавеющих (типа 12Х18Н9Т) сталей, титановых сплавов (0Т4), алюминиевых сплавов (типа Д16Т), низкоуглеродистой стали, крестообразных соединений стержней арматура классов ВI, АI, АII, АIII.
Детали, предназначенные для сварки, не должны иметь окисных пленок и загрязнений, препятствующих сварке.
Машина должна эксплуатироваться в закрытых помещениях на высоте не более 1000м над уровнем моря при температуре охлаждающей воды от плюс 5°С до плюс 25°С.
Машина изготавливается в исполнении:
- УХЛ4 — для работы в районах умеренного климата при температуре окружающего воздуха от плюс 1 С до плюс 35 С с относительной влажностью не более 80% при температуре плюс 25 С;
Окружающий воздух не должен содержать вредных газов разрушающих металлы, лакокрасочные покрытия и изоляцию.
Машина изготавливается на питание от двух фаз трехфазной питающей сети с изолированной нейтралью одного из напряжений:
380 В при частоте 50 Гц;
- 380 В при частоте 60 Гц.
