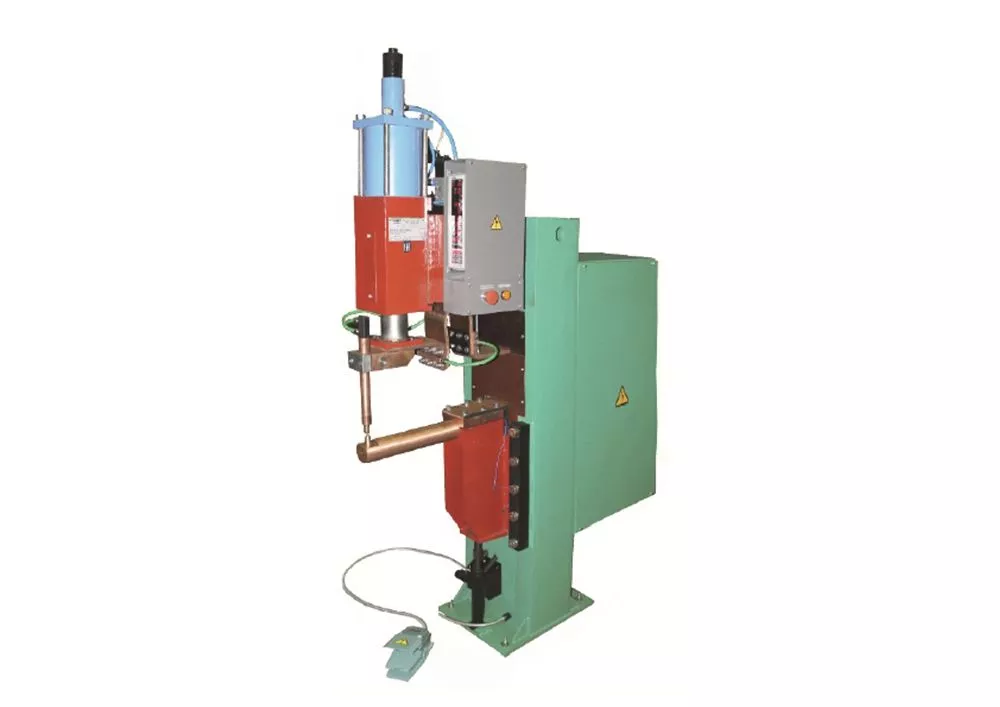

Машина контактной сварки МТ-1928.03
Машина МТ-1928.03 предназначена для сварки деталей из низкоуглёродистых и нержавеющих сталей, алюминия и титана
- Технические характеристики
- Описание
Наименование параметра | Норма |
Номинальное питающее напряжение, В | 380 |
Частота тока питающей сети, Гц | 50 |
Наибольший вторичный ток, кА | 19±1,9 |
Номинальный длительный вторичный ток, кА, не менее | 9,0 |
Ток длительный, первичный, А | 155 |
Мощность при ПВ=50%, кВА | 75 |
Усилие сжатия при давлении сжатого воздуха 0,6МПа, Н, | 10716 |
Номинальный вылет, мм | 500 |
Регулировка вылета нижней консоли, мм | -50 |
Раствор, мм, номинальный |
|
наибольший | 350 -9 |
Регулирование сварочного тока | ступенчатое и фазовое |
Число ступеней регулирования | 8 |
Номинальная ступень регулирования | 7 |
Сопротивление вторичного контура машины постоянному току, мкОм | 55 |
Коэффициент мощности при коротком замыкании, при номинальном растворе | 0,35 |
3) Пределы фазового регулирования тока, %, не менее | 100-50 |
Ход верхнего электрода, мм | |
наибольший полный | 100-4 |
наибольший рабочий, не менее | 30 |
наименьший рабочий. не более | 5 |
1) Расчетный расход свободного воздуха при номинальном усилии сжатия и рабочем ходе 10мм, м3/100 ходов | 0,17 |
Давление охлаждающей жидкости, мПа | 0,2 – 0,3 |
Расчетный расход охлаждающей воды, л/ч, не более | 700 |
3) Рекомендуемый диапазон свариваемых толщин, мм: | |
низкоуглеродистые стали | от 0,5+0,5 до 5+5 |
нержавеющая сталь марки 12X18H9T и титановые сплавы марки ОТ4 | от 0,5+0,5 до 1,5+1,5 |
алюминиевые сплавы | до 0,6+0,6 |
4) Рекомендуемый диапазон диаметров крестообразных соединений стержней арматуры, мм: | |
класс Вр-I, BI, AI | от 3+3 до 16+16 |
класс АII, АШ | от 6+6 до 12+12 |
Наибольшая кратковременная производительность, сварок/мин, не менее: | |
низкоуглеродистой стали толщиной 0,5+0,5мм | 272 |
нержавеющей стали марки 12X18H9T толщиной 0,5+0,5мм | 136 |
Наибольшая длительная производительность, сварок/ч, не менее: | |
низкоуглеродистой стали толщиной 0,5+0,5мм | 2097 |
нержавеющей стали марки 12X18Н9T толщиной 0,5+0,5мм | 1851 |
Масса машины, кг, не более | 600 |
Температура охлаждающей жидкости на входе °С | 18-30 |
Чистота подключаемого воздуха по стандарту ISO 8573-1:2010. | [ 7 : 8 : 4 ] |
Машина МТ-1928.03 предназначена для сварки деталей из низкоуглёродистых сталей, нержавеющей стали марки 12X18H9T, титановых сплавов марки ОТ4, алюминиевых сплавов, крестообразных соединений стержней арматуры классов Вр-I, BI, AI, AII, АIII.
Детали, предназначенные для сварки, не должны иметь окисных пленок и загрязнений, препятствующих сварке.
Машина должна эксплуатироваться в закрытых помещениях на высоте не более 1000 м над уровнем моря.
Машина изготавливается в исполнении:
- УХЛ4 — для работы в районах умеренного климата при температуре окружающего воздуха от плюс 1 С до плюс 35 С с относительной влажностью не более 80% при температуре плюс 25 С;
Окружающий воздух не должен содержать вредные газы, разрушающие металлы, лакокрасочные покрытия и изоляцию.
Машина изготавливается на питание от двух фаз трехфазной питающей сети с изолированной нейтралью одного из напряжений:
380 В при частоте 50 Гц;
- 380 В при частоте 60 Гц.
