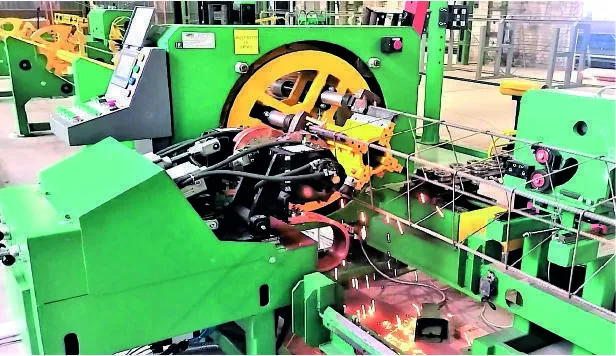

Сварочная линия объемных каркасов свай МСН-2

Наименование параметра

Значение

Сечение каркасов сваи (тип «квадрат»), мм

300, 350, 400

Максимальная длина каркаса, мм

12000

Диаметры навиваемой проволоки (Вр-I,А-I), мм

4-6

Количество рабочих стержней

4

Диаметр продольных стержней (АIII(А400)), мм

10-22

Шаг навиваемой проволоки, мм

100, 200

Число заходов навиваемой спирали

1

Время изготовления 12-метрового каркаса:

  -машинное время сварки сечения каркасов 300х300, Ø18мм, мин.

6

Скорость рабочего хода каретки:

     -при шаге навиваемой проволоки 100 мм, м/мин.

1,25

     -при шаге навиваемой проволоки 200  мм, м/мин.

2,5

Скорость холостого хода каретки, м/ми

30

Частота вращения кондуктора, об/мин.

12,5

Напряжение питающей сети, В

380

Мощность установленных электроприводов, кВт

16

Мощность сварочного трансформатора, кВА

180

Давление сжатого воздуха, Мпа

0,6

Давление охлаждающей жидкости, МПа

0,2-0,3

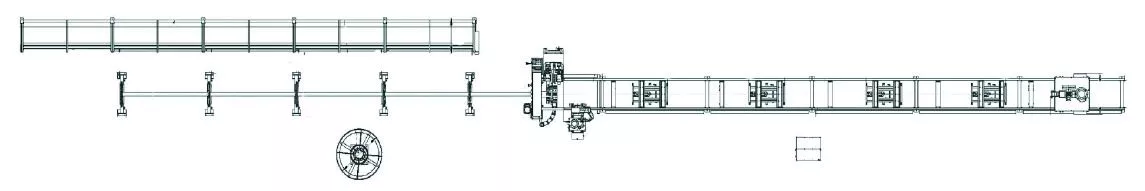

Габаритные размеры машины (без бухтодержателя и шкафа управления), мм

   Длина

28000

   Ширина

4200

   Высота

2000

Масса, т

5,5
