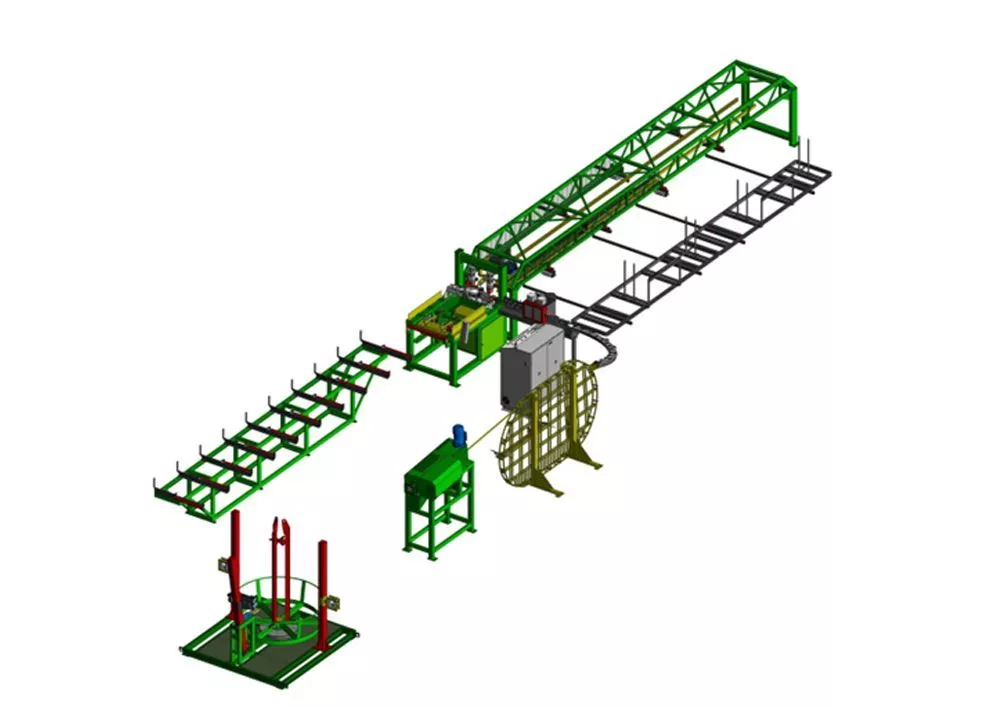

Автоматизированная сварочная линия ЛДК-16.8

Параметры

Значения

Ширина каркаса, мм

100 –  200

Длина каркаса, мм

2000 – 7500

Диаметры продольных стержней (A500С), мм

6 – 12

Расстояние между продольными стержнями (по осям), мм

 80 – 180

Выпуск продольных стержней, мм

25 – 100

Наибольшее число продольных стержней, шт

2

Диаметры поперечной проволоки (A500С),  мм

6 – 8

Расстояние между поперечными стержнями, мм

40 - 300

Переменный шаг

5

Выпуск поперечных стержней, мм

15 - 50

Напряжение питающей сети

3х380

Мощность сварочного трансформатора, кВА

80

Количество сварочных трансформаторов, шт

2

Техническая производительность при сварке с шагом  ячейки 100х100 мм, не менее, циклов/мин

40

Расчетное давление сжатого воздуха, мПа

0,5 - 0,6

Расход воздуха, не более, куб.м/час

40

Расчетное давление воды, мПа

0,2 - 0,3

Наибольший расход охлаждающей воды, куб.м/час

1

Габаритные размеры линии, ориентировочные,  мм

   - длина, мм

21000

   - ширина, мм

6700

   - высота, мм

1600

Масса, т

6,8
