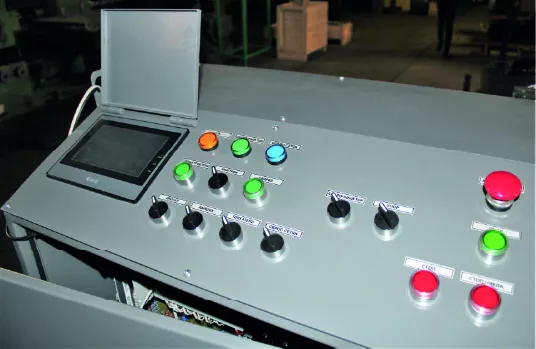

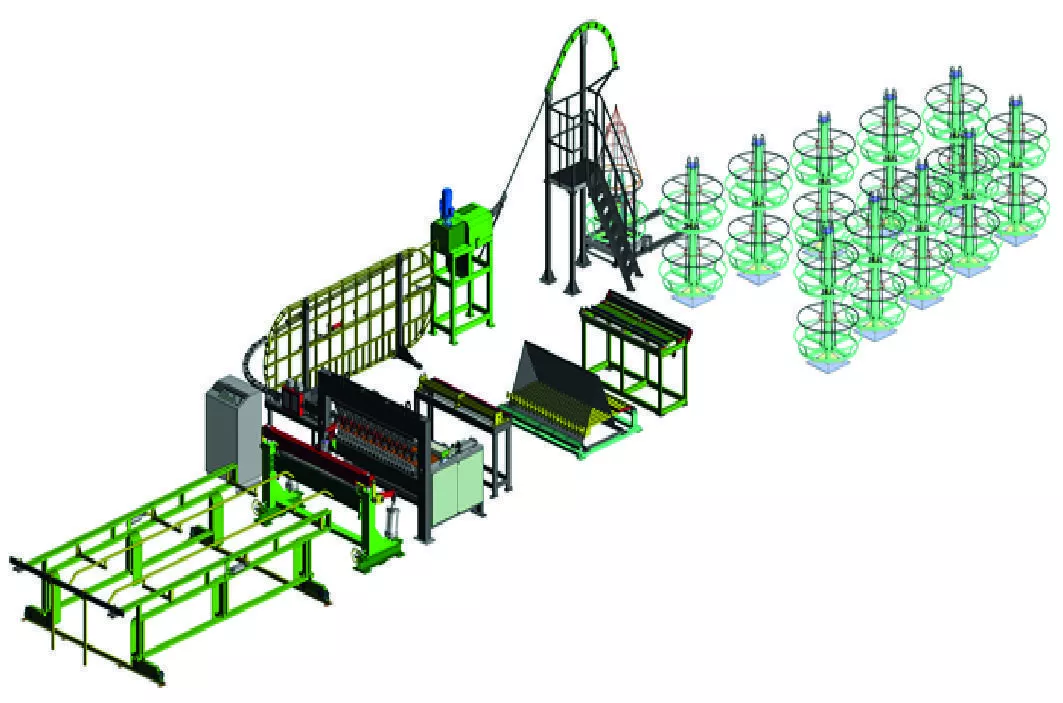

Автоматизированная линия на базе сварочной машины МТМ-289.03.01

Параметры

Значения

Ширина полотна сетки, мм

2000

Длина полотна сетки, мм

6000

Диаметры продольных стержней Вр-I, мм

3 – 5

Расстояние между продольными стержнями, мм

100-200

Выпуск продольных стержней, мм

0,5 шага попер. стержней

Наибольшее число продольных стержней, шт.

20

Диаметры поперечных стержней Вр-I, мм

3 – 5

Расстояние между поперечными стержнями, мм

100 - 200

Выпуск поперечных стержней, мм

25 - 50

Наличие переменных шагов в пределах одной сетки

нет

Напряжение питающей сети

3х380 В

Мощность сварочного трансформатора, кВА

80,0

Количество сварочных трансформаторов, шт.

5

Техническая производительность при сварке сеток размером 2000*6000 мм с шагом ячеек 100*100 мм и диаметром свариваемых стержней 4*4 мм при одновременном включении сварочных трансформаторов, не менее, цикл/мин

20

Сечение жил силового кабеля, медь/алюм., не менее, кв. мм

50/95

Давление сжатого воздуха, мПа

0,5-0,6

Давление и температура воды в системе охлаждения, мПа/^оС

0,2 – 0,3/ 15

Габаритные размеры машины, Д*Ш*В, м

25,0*7,2*3,1

Масса сварочной машины ( линии), т

2,5 (6,0)

Качество сжатого воздуха по стандарту ISO 8573-1:2010

[ 7 : 4 : 4 ]
