Автоматизированная линия на базе сварочной машины МТМ-177.02ЭП100
Автоматизированная линия на базе сварочной машины МТМ-177.02ЭП100 предназначена для изготовления арматурных сеток.
- Технические характеристики
- Описание

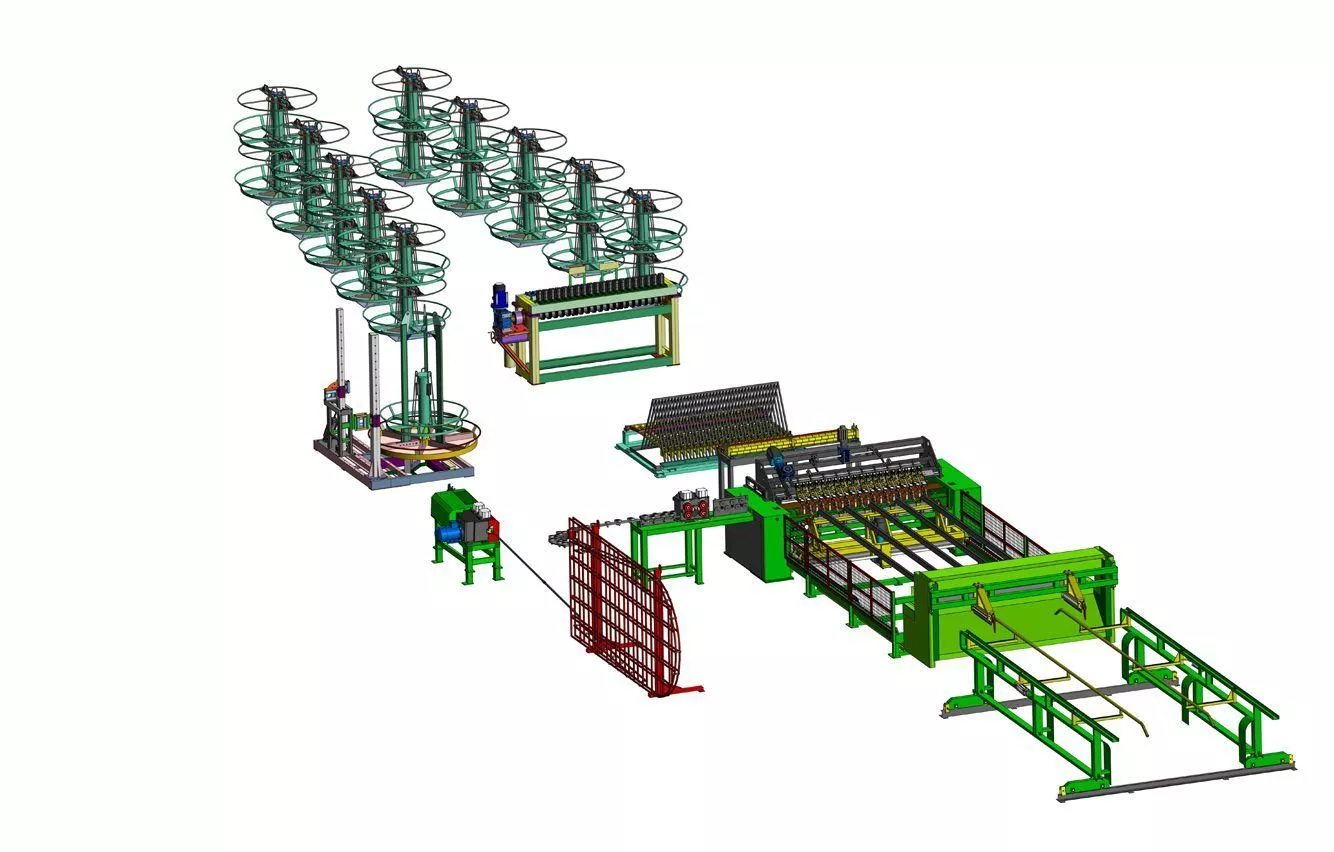

- Схема линии
Параметры | Значения |
Ширина полотна сетки, мм | 2000 |
Длина полотна сетки, мм | 7000 |
Диаметры продольных проволок: - подача с бухт, мм - ручная укладка стержней мерной длины, мм |
3,5-5 5,2-8 |
Расстояние между продольными проволоками, мм | 100-200 |
Выпуск продольных стержней, мм | 25-100 |
Наибольшее число продольных проволок, шт | 20 |
Диаметры поперечной проволоки, мм | 3,5-8 |
Расстояние между поперечными проволоками, мм | 50-200 |
Выпуск поперечных стержней, мм | 25-100 |
Напряжение питающей сети | 3х380 В |
Мощность сварочного трансформатора ТК-80, кВА | 80,0 |
Количество сварочных трансформаторов, шт | 10 |
Включение сварочных трансформаторов | Одновременное |
Техническая производительность при непрерывной сварке сеток из Проволоки Ø5 мм, шириной 2000 мм, шагом 100х100 мм, не менее цикл/мин | 50 |
Сечение жил силового кабеля, медь / алюмин., не менее, мм2 | 95 / 180 |
Расчетное давление сжатого воздуха, мПа | 0,6 |
Расход воздуха, не менее, куб.м/час | 60 |
Расчетное давление воды, мПа | 0,2 - 0,3 |
Наибольший расход охлаждающей воды, куб.м/час | 1,2 |
Габаритные размеры сварочной машины, мм | Значения |
Длина, мм | 1200 |
Ширина, мм | 3200 |
Высота, мм | 1650 |
Габаритные размеры сварочной машины, мм | Значения |
Длина, мм | 26 000* |
Ширина, мм | 8100 |
Высота, мм | 1650 |
Масса, т | 12,0 |
*- ориентировочное значение.
Автоматизированная линия на базе сварочной машины МТМ-177.02ЭП100 предназначена для изготовления арматурных сеток с ручной укладкой продольных стержней мерной длины класса A-III Ø5,2-8 мм и с автоматической подачей продольных проволок Bp-I Ø3,5-5 мм и поперечных проволок Bp-I Ø3,5-5 мм, A-III Ø5,2-8 мм с бухт.
Проволоки, предназначенные для сварки, не должны иметь ржавчины, окалины и загрязнений, препятствующих сварке.
Кривизна продольных и поперечных проволок после правки не должна превышать 3мм на 1м длины.
Линия стационарная предназначена для работы в производственных помещениях на высоте не более 1000м над уровнем моря при температуре окружающего воздуха от 5 до 35 С, относительной влажности (при 25 С) не более 80% и температуре охлаждающей воды от 3 до 30 С.
Линия используется на предприятиях строительной индустрии в составе автоматизированных линий.
