Автоматизированная линия на базе сварочной машины МТМ-177.02ЭП 50
Автоматизированная линия на базе сварочной машины МТМ-177.02ЭП50 предназначена для изготовления арматурных сеток.
- Технические характеристики
- Описание

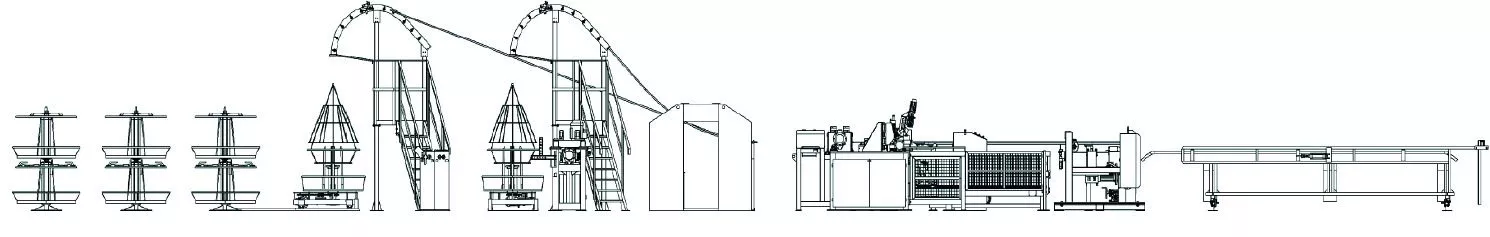

- Схема линии
Параметры | Значения |
Ширина полотна сетки, мм | 2000 |
Длина полотна сетки, мм | 6000 |
Диаметры продольных проволок: - подача с бухт, мм |
2,2-5,0 |
Расстояние между продольными проволоками, мм | кратно 50-70 |
Выпуск продольных стержней, мм | 0,5 шага |
Наибольшее число продольных проволок, шт | 40 |
Диаметры поперечной проволоки, мм | 2,2-5,0 |
Расстояние между поперечными проволоками, мм | 50-200 |
Выпуск поперечных стержней, мм | 30-50 |
Напряжение питающей сети | 3х380В |
Мощность сварочного трансформатора ТК-80, кВА | 80,0 |
Количество сварочных трансформаторов, шт | 10 |
Включение сварочных трансформаторов | Одновременное |
Техническая производительность при непрерывной сварке сеток из проволоки Ø4 мм, с шагом 50х50, цикл/мин | 40* |
Сечение жил силового кабеля, медь / алюмин.,не менее,мм2 | 95 / 180 |
Расчетное давление сжатого воздуха, мПа | 0,6 |
Расчетное давление воды, мПа | 0,2 - 0,3 |
Габаритные размеры сварочной машины: Длина, мм Ширина, без шкафа управления, мм Высота, мм |
1 600 3420 1 600 |
Габаритные размеры линии, мм: Длина, мм Ширина, мм Высота, мм |
43 000 8800 2650 |
Масса, тонн | 12,0 |
* без учета реза сетки на необходимую длину, при непрерывной сварке поперечного прутка.

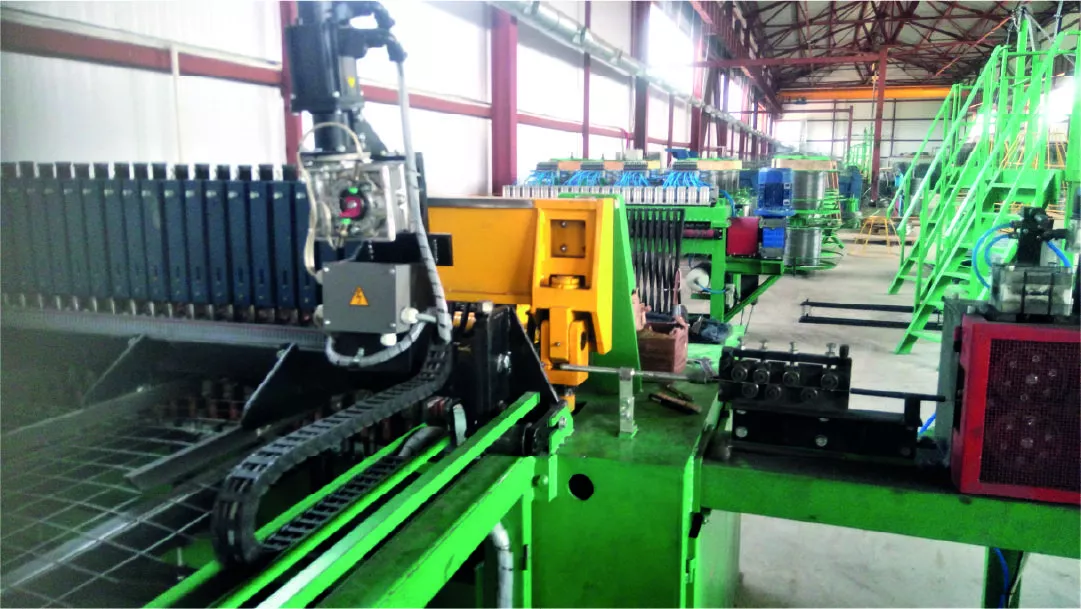

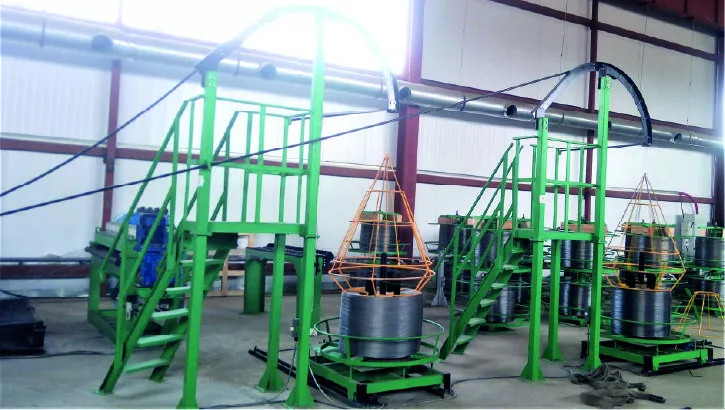

Автоматизированная линия на базе сварочной машины МТМ-177.02ЭП50 предназначена для изготовления арматурных сеток с автоматической подачей продольных прутков Bp-I Ø 2,2-5,0 мм и поперечных прутков Bp-I Ø 2,2-5,0 мм с бухт. Применяемая проволока должна соответствовать ГОСТ-6727-80.
Арматурная проволока, предназначенная для сварки, не должны иметь ржавчины, окалины и загрязнений, препятствующих сварке. Кривизна продольных и поперечных стержней не должна превышать 2 мм на 1 м длины.
Автоматизированная линия изготовлена в климатическом исполнении УХЛ4, предназначена для работы в производственных помещениях на высоте не более 1000 м над уровнем моря при температуре окружающего воздуха от +5 до +35 С, относительной влажности (при +25 С) не более 80%.
