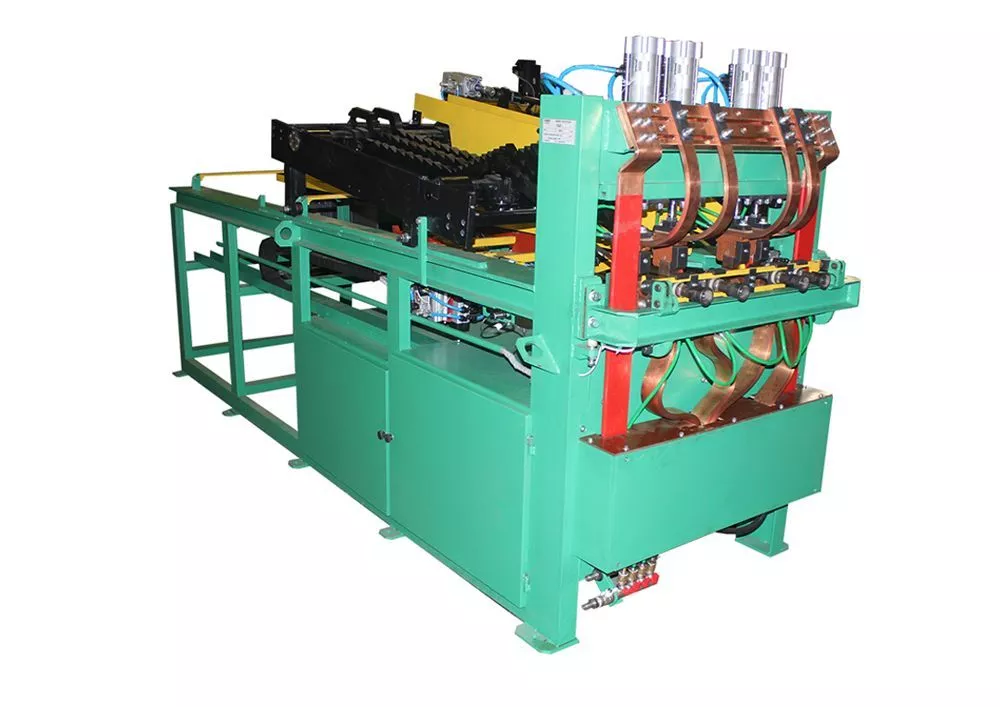

Автоматизированная линия на базе сварочной машины ЛДК-16.12

Параметры

Значения

Ширина каркаса, мм

150-600

Длина каркаса, мм

6000

Наибольшее количество продольных прутков

4

Диаметры продольных прутков, мм

6-16

Расстояние между продольными прутками, мм

 - при сварке двухветвьевых каркасов

 - при сварке трех/четырехветьвьевых каркасов

100-500

80-200

Выпуск продольных стержней, мм

25-100

Диаметры поперечных прутков, мм

6-12

Расстояние между поперечными прутками, мм

100-400

Выпуск поперечных стержней, мм

25-50

Наличие переменных шагов в пределах одной сетки

до 3-х шагов

Напряжение питающей сети, В

3х380

Мощность установленного электропривода, кВА

2,3

Мощность сварочного трансформатора, кВА

80

Количество сварочных трансформаторов, шт

2

Включение сварочных трансформаторов:

 - двухветвьевой каркас

 - трех/четырехветвьвой каркас

одновременное

каскадное

Сечение жил силового кабеля, медь/алюм., не менее, мм²

35/70

Расчетное давление сжатого воздуха, мПа

0,6

Расход воздуха, не более, куб.час

60

Расчетное давление воды, мПа

0,2-0,3

Наибольший расход охлаждающей воды, куб.м/час

1,0

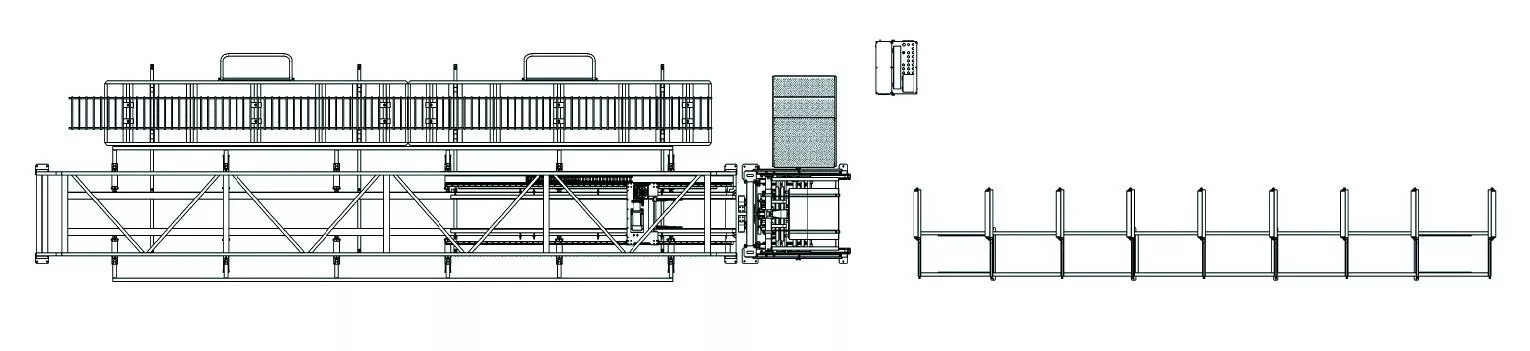

Габаритные размеры, ориентировочные, мм

     Длина

17400

     Ширина

2300

     Высота

2000

Масса, т

4,2
