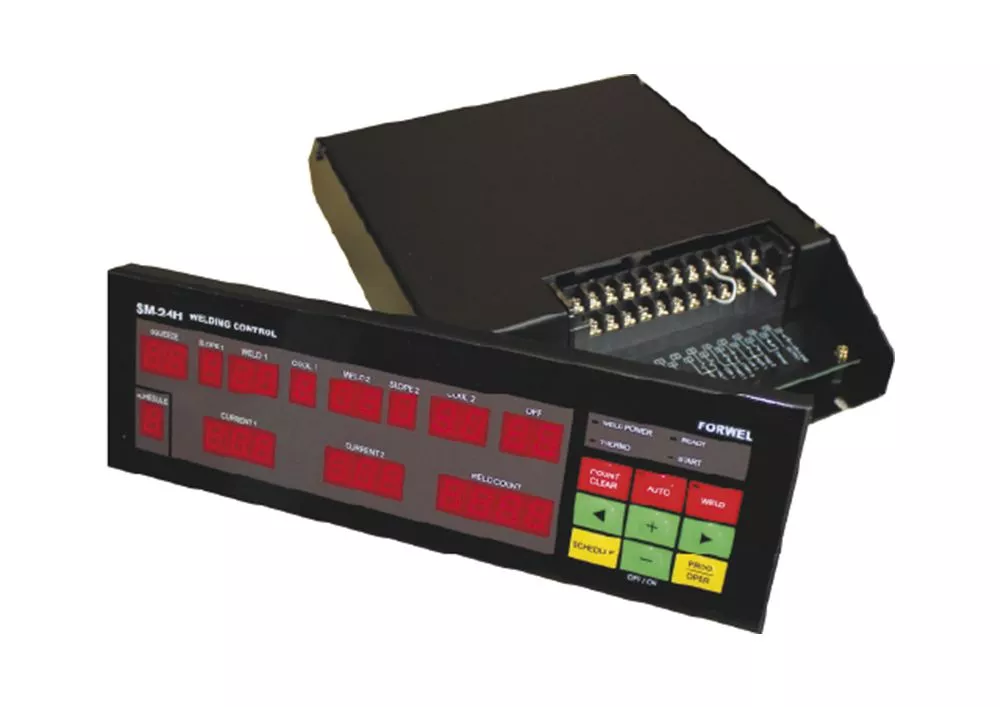

Регулятор контактной сварки SM-24

SM-24 простой и функциональный регулятор контактной сварки переменным током с автоматической компенсацией сварочного тока

Параметр		Значение
Напряжение питания переменного тока		220/440 В +10%, -25%
Напряжение питания (переменный ток)		100-240 В
Частота		50/60 Гц
Энергопотребление		Максимум 15 Вт
Индикация		7-сегментная светодиодная подсветка, 6.5(W)x 10.0(H)мм
Рабочие режимы		точечная/двупостовая/шовная/с припоем/ стыковая
Счетчик количества сварок		0-9999 сварок
Длительность позиций сварочного цикла в периодах сети	Рабочие программы	0-9 программ
	Сжатие	0-99 периодов
	Модуляция 1	0-9 периодов
	Сварка 1	0-99 периодов
	Проковка 1	0-9 периодов
	Сварка 2	0-99 периодов
	Модуляция 2	0-9 периодов
	Проковка 2	0-99 периодов
	Пауза
	Ток 1	0,0-99,9%
	Ток 2
Тип управления		Фазное управление тиристором
Переключатели режимов ввода		Переключатель режима 1, Переключатель режима 2

Количество входных пусковых сигналов		Пуск 1, Пуск 2
Температурное реле защиты		Температурный датчик тиристорного модуля или трансформатора
Сигнал завершения цикла сварки		Выходной сигнал, длительность – 0,2 сек
Управление клапанами		Клапан 1, Клапан 2 Выходное напряжение (100-240В)
Длительность хранения параметров регулирования и программ		10 лет при отсутствии напряжения питания
Температура окружающей среды при эксплуатации		-10 - + 50 °C
Температура хранения		- 25 – + 65 °C
Допустимая влажность воздуха %		35 - 85%
Память, Мб		0,64
Размеры, мм	SM-24	260(Ш) x 85(В) x 207(Д)
Вес, кг		Максимум 1,3 кг

SM-24 – простой и функциональный регулятор контактной сварки переменным током с автоматической компенсацией сварочного тока при колебаниях напряжения питающей сети. В нем использована система управления «Full Digital Setup Parameter (F.D.S.P)» - полная цифровая настройка параметров.
Новая модель SM-24 может быть использована во всех типах сварочных машин: точечной, двупостовой, шовной, стыковой сварки оплавлением и сварки с припоем , с возможностью модуляции сварочного тока по переднему и заднему фронту и термообработкой вторым импульсом сварочного тока.
Возможно сохранение 10 программ сварки.

Данный регулятор многофункционален, может применяться для управления многими видами контактной сварки, такими как точечная, двупостовая, шовная, сварка с припоем, стыковая сварка оплавлением.
Индикация номера рабочей программы, времени, сварочного тока, отклонений тока и других параметров на семисегментном индикаторе.
Ввод в память до 10 рабочих программ для различных материалов и толщин свариваемых деталей.
Оснащен счетчиками количества изделий и проч.
Не нуждается в установке буферного аккумулятора, так как параметры режимов сварки регулятора SM-24 заносятся в ППЗУ.
