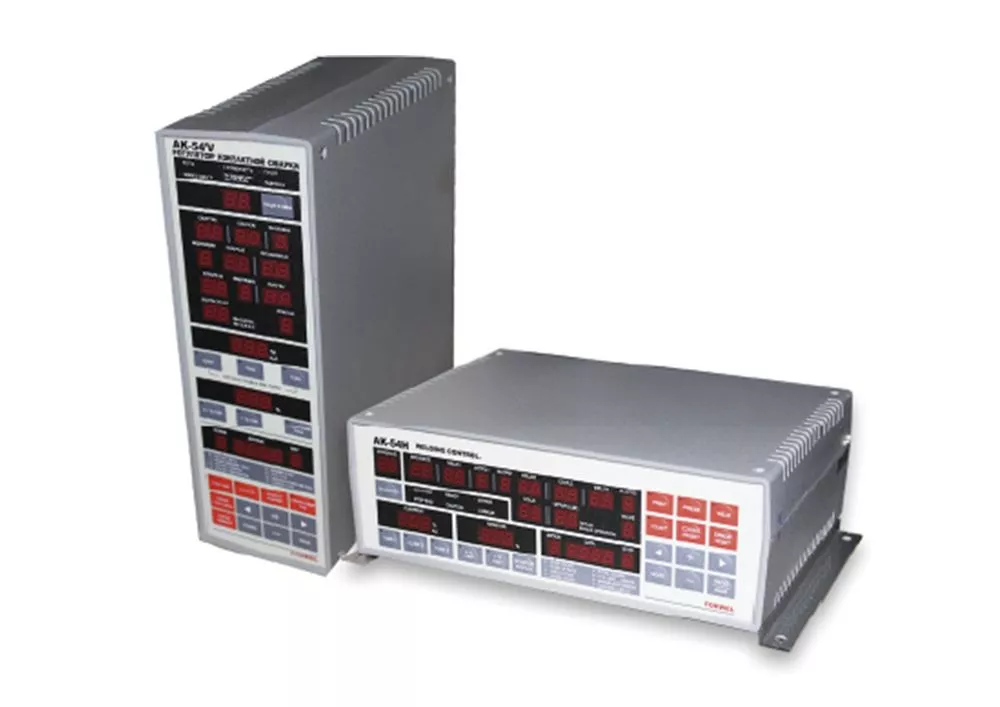

Регулятор контактной сварки АК-54
АК-54 представляет собой сварочный регулятор с постоянно меняющимся сопротивлением току
- Технические характеристики
- Описание
модель | АК-54V | АК-54 Н | ||
питание | сварки | 220В (170 – 260В) и 440В ̴ (320 – 490В) | ||
управления | 1. 110 В ̴ (90 – 130 В) | |||
2. 220 В ̴ ( 180 – 250 В) | ||||
частота | 50 \ 60 Гц ( автовыбор) | |||
Типы управления | Постоянное управление током вторичного контура через тиристор или компенсация (сглаживание) колебаний напряжения питания | |||
Скорость Управле- ния | Пост.вторич- кой | 1 \ 2 периода | ||
Компенсация напряжения | 1 период | |||
Точность тока | Колебания напряжения | +\- 2% для + 10% \ - 15% | ||
Колебания балласта | +\- 2% для +\- 15 % | |||
Колебания инд.нагруз. | +\- 2 % для +\- 15 % | |||
индикация | 7 сегментов, светодиодная | |||
установки | Раб.схема | 15 схем | ||
Сжатие | 0 - 99 периодов | |||
Сварка 1 | ||||
Охлаждение1 | 0 - 9 периодов | |||
модуляция | ||||
Сварка 2 |
0 - 99 периодов | |||
Охлаждение2 | ||||
Сварка 3 | ||||
Плавный спад тока | 0 - 9 периодов | |||
удержание | 0 - 99 периодов | |||
Отключение\ пульсация | 0 – 99 периодов \ 0 – 9 раз | |||
клапан | 7 операций | |||
| Диапазон уст. макс.тока | 3.0 кА - 80.0 кА | ||
Установки по току | 15 рабочих схем 1) постоянное управление током ( 0,3 – 80.0 кА) , токи 1 – 3 : 10 – 100 % максимального тока 2)режим компенсации колебаний напряжения - токи 1 – 3: 00 - 99% | |||
Контроль тока | Верх.предел | 15 рабочих схем, +\- 0 - 49 % | ||
Нижн.предел | ||||
клапаны | система | Клапан 1 и 2 выбирается под 15 схем \ 7 операций | ||
напряжение | Напряжение управления ( мин. 1 А ) | |||
Шаговый Подъем тока | шаги | 0 - 9 | ||
Отсчет шага | 0 - 9999 | |||
коэффициент | 50 - 200 % | |||
отсчет | сварки | 0 - 99 | ||
выработки | 0 - 9999 | |||
общий | 0 - 9999 | |||
| Внещние входы ( кон – такт без потенциала или разомкнутый коллектор) | Блокировка в программе (programm lock) | |||
Пусковые 1, 2, 4, 8 ( start) | ||||
Сварка вкл.\ выкл ( weld on \ off) | ||||
Термоконтакт ( thermo ) | ||||
Сброс шагов ( step reset) | ||||
Сброс сбоев ( error reset) | ||||
Взаимоблокировка \ сварка № ( interlock \ weld N) | ||||
Внешние выходы | Конец удержания ( hold end) | |||
Сбой ( error ) | ||||
Конец шага ( step end ) | ||||
Взаимоблокировка \ сбой сварки № ( interlock..) | ||||
Последовательный порт | RS232 \ RS485 оптоизолированный | |||
Удержание памяти | 10 лет ( ППЗУ ) | |||
Температура окр. среды | - 10º - + 55º С | |||
Температура хранения | - 25º - + 65ºС | |||
влажность | 35 - 85 % | |||
Сопротивление изоляции | Не менее 100 МоМ ( при 500 В) | |||
Напряжение пробоя из. | 2000 В ̴ \ 50 \ 60 Гц в течение 1 мин. | |||
Помехозащита | 2 кВ меандра (импульс 2мс с помехосимулятора) | |||
вибрация | механическая | Амплитудой 0,75 мм частотой 10 – 55 Гц в трех Измерениях в течение 1 часа | ||
Предельно допустимая | Амплитудой 0,5 мм частотой 10 – 55 Гц в течение 10 часов | |||
размеры | АК-54У | 85 х 260 х 207 мм | ||
АК-54Н | 260 х 85 х 207 мм | |||
Потребляемая мощность Вес Тороидальная катушка | ( управление) макс. 12 Вт | |||
2,6 кг | ||||
ТС – 450L или ТС – 600 L | ||||
Конструкция
● АК-54 представляет собой сварочный регулятор с постоянно меняющимся сопротивлением току; он легко настраивается, прост в эксплуатации и управляется по цифровым параметрам через микрокомпьютер;
● 3-ступенчатая подача мощности по 15 рабочим схемам. Нанесение тонкого слоя током 1й ступени и нагрев током 3й ступени позволяют избегать разбрызгивания при сварке и перегрева шва; возможна установка оптимального сварочного тока;
● АК-54 может применяться для любых типов установок точечной сварки, он работает в режимах постоянного управления током вторичного контура и сглаживания (компенсации) колебаний напряжения источника;
● необходимые параметры выставляются достаточно просто.
Особенности:
● Индикация № рабочей схемы, времени, сварочного тока, контроля тока и проч. (7-сегментный индикатор);
● ввод в память до 15 рабочих схем для различных материалов и толщин свариваемых деталей;
● оснащен 3-ступенчатой подачей мощности, контролем тока и угла проводимости, плавным подъемом (модуляция) и снижением тока;
● обеспечивает стабильный сварочный ток путем постоянного управления током вторички или компенсацией колебаний напряжения питания;
● 4 счетчика количества изделий и проч;
● нет буферного аккумулятора (батареи); данные заносятся в ППЗУ;
● 7 функций соленоидных клапанов 1 и 2;
● самонастройка под максимальный ток;
* максимальный ток подстраивается автоматически после оценки статуса мощности сварки, сварочного трансформатора и вторичного контура
● Распечатка:
1) Распечатка рабочих схем сварки;
2) Распечатка токов 1, 2, 3 в реальном времени;
3) Распечатка сбоев ( по токам 1 – 3);
● Порт RS485:
1) При помощи специального ПО (Datalogger_Fcom_V2.3) данные по сварке можно снимать с любого АК-54 в реальном времени и запоминать их в ПК в Ехсеl-файлах;
2) 1 ПК можно связать с 32 АК-54;
3) С любого АК-54 можно запросить данные по току и рабочей схеме. Их можно вывести на экран или распечатать;
4) Через ПК можно изменить рабочую схему сварки;
5) В случае сбоя\дефекта доступен контроль события:
- время и ток можно проверить в реальном времени;
6) ( Опция) в АК-54 встраивается опто-изолированный RS485- конвертер;
7) ПК и АК-54 имеют 2-проводную связь длиной до 1,2 км
