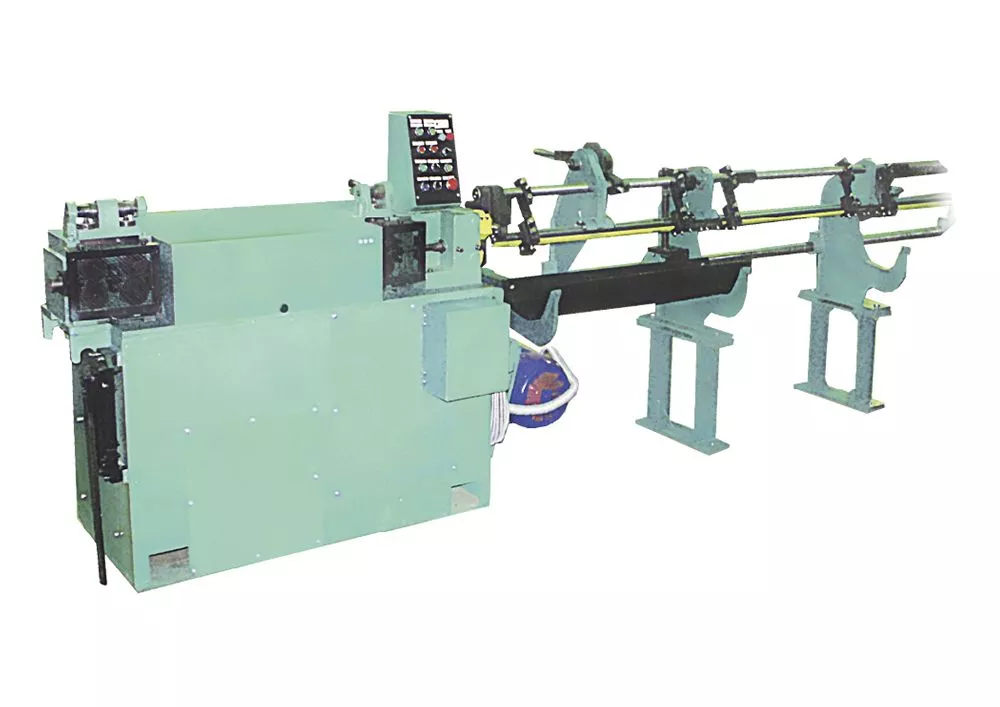

Автомат правильно-отрезной модели ИВ-6119.03
Автомат правильно-отрезной с вращающейся правильной рамкой ИВ-6119.03 предназначен для правки из бунта круглого металла
- Технические характеристики
- Описание
- Схема линии
Параметры | Значения |
Диаметр выправляемого и отрезаемого металла, мм | |
наибольшая | 6,0 |
наименьшая | 3,0 |
Скорость подачи, м/мин | |
Наибольшая | 90±10 |
наименьшая | 30±1 |
Промежуточные скорости подачи, м/мин | |
90±9 | |
60±6 | |
45±4,5 | |
30±5 | |
Частота вращения правильной рамки, мин-1 | |
наибольшая | 5000±100 |
наименьшая | 2500±100 |
Длина отрезаемого металла, мм | |
наибольшая | 3000 |
наименьшая | 100 |
| Габаритные размеры автомата (без приставленного оборудования), мм | |
длина | 2100±10 |
Ширина | 950±10 |
высота | 1335±10 |
Габаритный размер автомата слева - направо с приемным лотком, мм | 5500±100 |
Масса общая (с приставным оборудованием), не более, кг | 1950±2% |
Масса автомата, кг | 1400±2% |
Автомат правильно-отрезной с вращающейся правильной рамкой модели ИВ-6119.03 предназначен для правки из бунта круглого металла Ø3,0...6,0мм из стали с временным сопротивлением до 800МПа (80кГс/мм2) и пределом текучести до 500МПа (50кГс/мм2) и резки его мерной длиной от 100мм до 3000мм. На поверхности прутков допускаются следы от инструмента и вмятины в местах реза.
Автомат может быть использован в метизнокалибровочных цехах металлургических заводов, а также на предприятиях строительной индустрии и в заготовительных цехах машиностроительных заводов.
Вид климатического исполнения УХЛ4.
Автомат обеспечивает следующую точность отрезания по длине (предельное отклонение при длине прутка), мм:
- до 1000 минус 4.
- св. 1000 до 3000 минус 6.
Знание конструкции узлов автомата и их взаимодействия дает возможность быстро установить причины неполадок в случае их возникновения.
Примечания:
Скорость подачи и частота вращения правильной рамки устанавливаются в зависимости от механических свойств, диаметра и длины отрезаемого металла, причем при правке и резке металла с более высокими механическими свойствами скорость подачи, а также диаметр выправляемого и отрезаемого металла должны быть соответственно уменьшены.
В стандартном исполнении автомат комплектуется инструментом для правки и резки проволоки ф3-6мм и приемным столом для заготовок стержней длиной до 3000 мм, с которыми он проходит заводские испытания.
