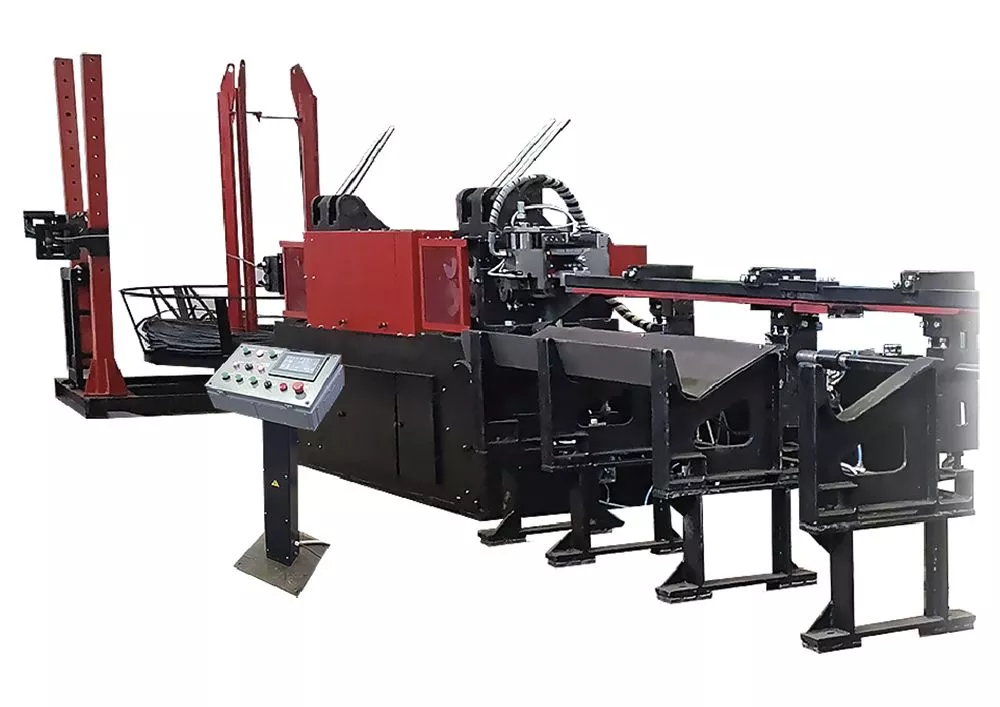

Автомат правильно-отрезной АПР-162.03ЭГ

Наименование параметров

Данные

Класс точности Н по ГОСТ 8-82. Диаметр выправляемого и отрезаемого проката,

При =800МПа (80кг/мм²), мм:

Профиль гладкий: А-I

            Наибольший

16

            Наименьший

6

Профиль периодический: А500, В500

            наибольший

12

            наименьший

6

Скорость правки, м/мин

30-60

Скорость вращения правильной рамки, мин

1000; 2000

Длина отрезаемого проката, мм:

            наибольшая

9000

            наименьшая

1000

Качество получаемых изделий:

            а) точность по мерной длине мм:

            при длине свыше 1м. до 6м.

±6

            при длине свыше 6м.

±7

            б) местная кривизна стержня на 1п.м., мм.

6

Число пар подающих роликов

4

Количество правильных втулок в правильной рамке

5

Тип механизма реза

Гидравлический

Тип привода открывания приемного лотка

Пневматический

Тип привода тормоза устройства размоточного

Пневматический

Удельный расход сжатого воздуха, куб.м/100 открытий лотка

0,4

Отмер длины отрезаемых прутков

Энкодер

Габаритные размеры автомата

            длина

16500

            ширина

1525

            высота

2000

Масса автомата, кг

5400

Масса отдельных агрегатов автомата, кг:

            Гидростанции (без масла)

250

            приёмного лотка

510

            устройство размотки бунта

240

            электрошкафа

110

Род тока питающей сети

переменный, трёхфазный

Частота тока, Гц

50

Напряжение силовой цепи, В

380

Напряжение цепи управления, В

DC24/AC220

Количество электродвигателей, шт

3

Электродвигатель гидростанции:

тип

АИР160М4У3

Мощность, кВт

18,5

Частота вращения, об/мин

1500

Электродвигатель привода подачи:

            тип

АИР160М8УЗ

            мощность, кВт

11 kW

            частота вращения, об/мин

750 об/мин

Электродвигатель привода правильной рамки

            тип

АИР180М8/4У3

            мощность, кВт

13/18 kW

            частота вращения, об/мин

750/1500 об/мин

Наибольшая суммарная мощность всех электродвигателей, кВт

47,5
