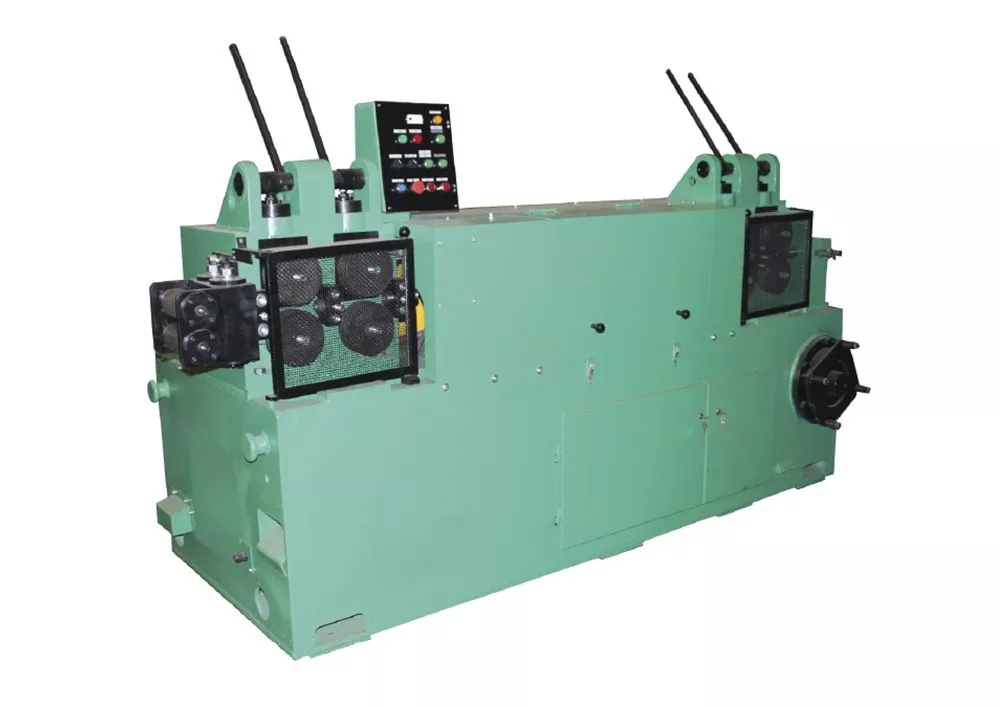

Автомат правильно-отрезной АПР-162.03

Наименование параметров

Данные

Класс точности Н по ГОСТ 8-82. Диаметр выправляемого и отрезаемого проката,

При =800МПа (80кг/мм²), мм:

Профиль гладкий

            наибольший

16

            наименьший

6

Профиль периодический

            наибольший

12

            наименьший

6

Скорость правки, м/мин

35 – 55

Скорость вращения правильной рамки, об/мин

1000, 2000

Длина отрезаемого проката, мм:

            наибольшая

9000

            наименьшая

100

Качество получаемых изделий:

            а) точность по мерной длине мм:

            при длине свыше 1м. до 6м.

±9

            при длине свыше 6м. до 9 м.

±12

            при длине свыше 9 м.*

±18

            б) местная кривизна стержня на 1п.м., мм.

6

Число пар подающих роликов

4

Расстояние между осями верхнего и нижнего подающих роликов, мм.

160

Муфта отключения подачи

Зубчатая

Количество правильных втулок в правильной рамке

5

Тип механизма реза

Рычажный

Отмер длины отрезаемых прутков

Жёсткий регулируемый упор

Муфта включения реза

Пальцевая

Управление муфтой

Электромагнитное

Габаритные размеры автомата

            длина

16080

            ширина

1525

            высота

2000

Масса автомата, кг

5400

Масса отдельных агрегатов автомата, кг:

            приёмного лотка

510

            устройство размотки бунта

240

            электрошкафа

110

Род тока питающей сети

переменный, трёхфазный

Частота тока, Гц

50

Напряжение силовой цепи, В

380

Напряжение цепи управления, В

110

Количество электродвигателей, шт

2

Электродвигатель привода подачи реза:

            тип

5А160S6

            мощность, кВт

11,0

            частота вращения, об/мин

970

Электродвигатель привода правильной рамки

            тип

5АМХ160М4

            мощность, кВт

18,5

            частота вращения, об/мин

1455

Наибольшая суммарная мощность всех электродвигателей, кВт

29,5
